產(chǎn)品原料技術(shù)指標(biāo):
1材料：石英玻璃JGS1.JGS2.JGS3可通過遠(yuǎn)紫外，可見光和近紅外光線。它的熱膨脹系數(shù)很小，化學(xué)穩(wěn)定性好，氣泡，條紋均勻，有200 nm到2500 nm范圍內(nèi)的光譜曲線。
2.表面數(shù)量:0/0,40/20,80/50
3.表面精度:1/10 into,1/4 into,2 into
4.厚度:±0.01mm,±0.02mm
5.中心偏差:5 Arc second 1Arc Minute
6.工藝范圍:厚度最薄的達(dá)到0.2mm
7.DuMo
8.圈
JGS1 石英板; 石英片
ZS-1 （遠(yuǎn)紫外光學(xué)石英玻璃）對應(yīng)牌號 JGS1
它是用高純度氫氧熔化的光學(xué)石英玻璃，所以含有大量的羥基（2000ppm），具有優(yōu)良的透紫外性能，特別是在短波紫外區(qū)，其透過性能遠(yuǎn)遠(yuǎn)地勝過所有其他玻璃，在185μm處的透過率可達(dá)90％，合成石英玻璃在2730nm處具有很強(qiáng)的吸收峰，無顆粒結(jié)構(gòu)。是185—2500mμ波段范圍內(nèi)的優(yōu)良光學(xué)材料。

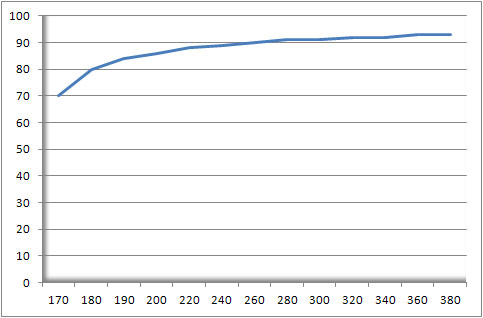

在1.0mm厚時的透射光譜圖：
JGS2 石英板; 石英片
ZS-2（紫外光學(xué)石英玻璃）對應(yīng)牌號 JGS2
石英原料和氫氧焰生產(chǎn)的石英玻璃，含有幾十ppm的金屬雜質(zhì)。在2730nm處有吸收峰（羥基含量100-200ppm），有條紋和顆粒結(jié)構(gòu)。它是透過220—2500μm波段范圍內(nèi)的良好材料。
石英片特性:
石英玻璃片是用二氧化硅制造的特種工業(yè)技術(shù)玻璃，是一種非常優(yōu)良的基礎(chǔ)材料。石英玻璃片具有一系列優(yōu)良的物理、化學(xué)性能，如： 1、耐高溫。石英玻璃的軟化點(diǎn)溫度約1730℃，可在1100℃下長時間使用，短時間最高使用溫度可達(dá)1450℃。 2、耐腐蝕。除氫氟酸外，石英玻璃幾乎不與其他酸類物質(zhì)發(fā)生化學(xué)反應(yīng)，其耐酸能力是陶瓷的30倍，不銹鋼的150倍，尤其是在高溫下的化學(xué)穩(wěn)定性，是其他任何工程材料都無法比擬的。 3、熱穩(wěn)定性好。適應(yīng)玻璃的熱膨脹系數(shù)極小，能承受劇烈的溫度變化，將石英玻璃加熱至1100℃左右，放入常溫水中也不會炸裂。 4、透光性能好。石英玻璃片在紫外線到紅外線的整個光譜波段都有交好的透光性能，可見光透過率在93%以上，特別是在紫外線光譜區(qū)，最大透過率可達(dá)80以上。 5、石英玻璃的電絕緣性能好。石英玻璃的電阻值相當(dāng)于普通玻璃的一萬倍，是極好的電絕緣材料，即使在常溫下也具有良好的電性能。
化學(xué)成分
al fe ca mg ti pb mn ni co cu k na li b
10-30 0.4-1 0.18-2 1 1.4 0.1 0.024 0.1 - 0.012 2 2 0.2 0.3

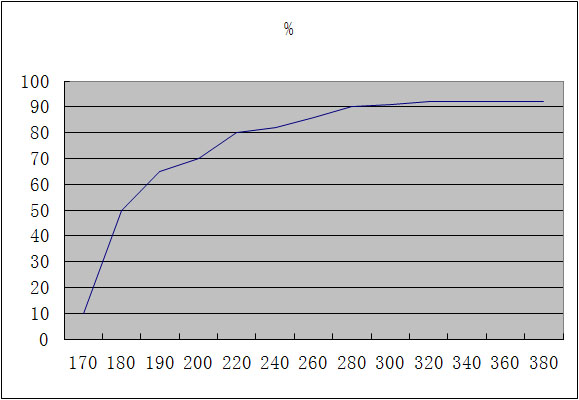

在1.0mm厚時的透射光譜圖:
JGS3 石英片
HS（紅外光學(xué)石英玻璃）對應(yīng)牌號 JGS3
用石英原料和真空電熔法生產(chǎn)的石英玻璃，含有幾十ppm的金屬雜質(zhì)。有小氣泡，顆粒結(jié)構(gòu)和條紋，幾乎不含（OH），具有較高的透紅外性能，透過率高達(dá)85％以上，其應(yīng)用波段范圍260—3500μm的光學(xué)材料。

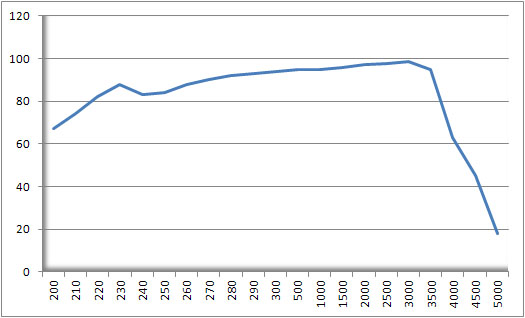

在1.0mm厚時的透射光譜圖:
